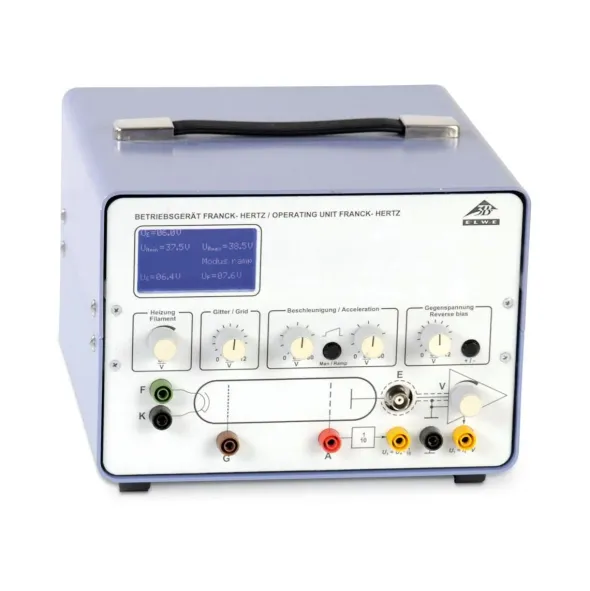

Apparecchio per l’esperimento di Franck-Hertz (230

Esperimento di Franck-Hertz
La quantizzazione dell’energia così come la produzione, la registrazione e l’analisi degli spettri e la conseguente conferma sperimentale dei modelli sono una importante componente della maggior parte dei curriculum in tutto il mondo. Il noto esperimento di James Franck e Gustav Hertz del 1913 ha un’importanza fondamentale per dimostrare gli stati di energia discreta degli atomi.

Alimentatore per il funzionamento del tubo (non inclusi) di Franck-Hertz riempito con Hg (U8482550-230 o U8482550-115), tubo di Franck-Hertz riempito con Ne (U8482230) o di tubi per potenziale critico (U18560 e U18565).. L’apparecchio fornisce tutte le tensioni di alimentazione necessarie per il funzionamento dei tubi ed è dotato di un amplificatore di corrente continua sensibile e incorporato per la misurazione della corrente bersaglio. È possibile leggere le tensioni contemporaneamente su un display.
La tensione di accelerazione può essere derivata dall’apparecchio sia manualmente che a dente di sega. Per la corrente anodica e la tensione di accelerazione sono disponibili uscite di misurazione analogiche supplementari.
Tensione di riscaldamento UF: 0 – 12 V, regolabile di continuo
Tensione di controllo UG: 0- 12 V, regolabile di continuo
Tensione di accelerazione UA: 0 – 80 V
Modalità operative: regolazione manuale / a dente di sega
Forza controelettromotrice UE: 0 – ±12 V, regolabile di continuo, polarità commutabile
Uscita di misura UY
per corrente del collettore IE: IE = UA * 38 nA/V (0 – 12 V)
Uscita di misura UX per
tensione di accelerazione UA: UX = UA / 10
Uscite: jack di sicurezza da 4 mm
Ingresso: presa BNC
Dimensioni: ca. 160x132x210 mm³
Peso: ca. 3,4 kg
