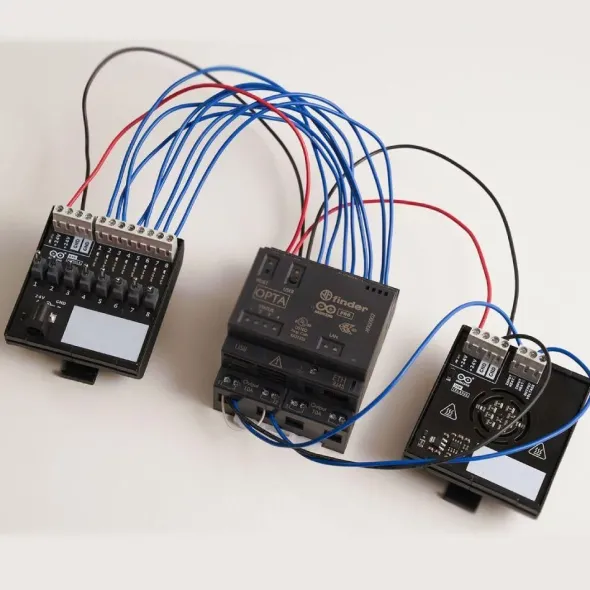

Arduino PLC Starter Kit

Arduino PLC Starter Kit è pensato appositamente per il segmento di Istruzione Professionale e Tecnica, ed è in grado di valorizzare e rafforzare le competenze tecniche degli studenti che cercano direttamente il loro futuro lavoro.

Questo kit è stato pensatospecificatamenteperscuole professionali, istituti tecnici con offerte di formazione professionale, accademie legate a settori tecnologici strategici come l’efficienza energetica, la mobilità sostenibile, le tecnologie dell’informazione e della comunicazione.

Caratteristiche formative principali:

• Conoscenza generale sui PLC
• Conoscenza specifica su Arduino Opta WiFi
• Primo approccio all’IDE del PLC Arduino
• Introduzione ai linguaggi di programmazione standard IEC 61131-3
• Lezioni sulle comunicazioni Modbus RS485
• Pronto per l’integrazione con sistemi industriali simulati

Specifiche del prodotto:

• Fascia d’età: studenti dai 17 anni in su
• Rapporto studenti/prodotto: consigliati 3 per kit per classe
• Contenuto hardware: Arduino Opta WiFi PLC, schede di simulazione personalizzate, cavi e attrezzi
• Contenuto curriculare educativo: Accesso completo a lezioni digitali, materiale didattico fino a 20 ore

Specifiche hardware del kit:

• Arduino Opta WiFi
PLC microfacile da usare con capacità Industrial IoT, tensione di alimentazione di 24V.
rocessore potente e affidabile, abbinamento con l’IDE del PLC Arduino. Setup rapido, facilità d’uso, flessibilità e accesso alle estese librerie software di Arduino.

• Arduino DIN Simul8
Scheda personalizzata con simulatore di ingressi digitali con 8 interruttori e controllo di alimentazione.

• Arduino DIN Celsius
Scheda personalizzata con simulatore di uscite con array di resistori e sensore di temperatura.

• Cablaggio
Cavo USB-C personalizzato da 1m // PSU DC24V 1A // 25+ cavi jumper

Specifiche software:

• IDE del PLC Arduino
Sfrutta la facile programmazione del PLC con la tua soluzione basata su Arduino. Il nostro IDE consente di programmare utilizzando i cinque linguaggi di programmazione definiti dallo standard IEC 61131-3:
• Diagramma a scala
• Diagramma a blocchi funzionali
• Testo strutturato
• Carta delle funzioni sequenziali
• Lista delle istruzioni

• Arduino IDE 2
La semplicità degli strumenti di sviluppo di Arduino li ha resi i più popolari al mondo. L’Arduino IDE 2 è un enorme miglioramento del nostro classico IDE, con prestazioni migliorate, interfaccia utente migliorata e molte nuove funzionalità, come l’autocompletamento, un debugger integrato e la sincronizzazione degli schizzi con il Cloud.

• Arduino Cloud
Tutto l’hardware fornito con il kit è completamente compatibile con i servizi cloud di Arduino. Il nostro modo più semplice e a basso codice per iniziare con progetti connessi.

• Documentazione di Arduino
Tutto l’hardware fornito con il kit è completamente documentato nella nostra pagina Arduino Docs, dove sono pubblicati centinaia di tutorial, schede tecniche, guide e documentazione tecnica.

• Piattaforma online
Insieme all’offerta di hardware e alla proposta software, offriamo una piattaforma di contenuti online, sotto forma di dieci lezioni create con insegnanti esperti del settore. La proposta è collegata al curriculum di automazione industriale delle scuole professionali.

Proposta del curriculum:

• Capitolo 1 – Introduzione al Software 1 ora – Livello di difficoltà: base
• Capitolo 2 – Storia e attualità del PLC 2 ore – Livello di difficoltà: base
• Capitolo 3 – Modbus TCP/IP 1 ora – Livello di difficoltà: base
• Capitolo 4 – Accensione dell’output LED 2 ore – Livello di difficoltà: base
• Capitolo 5 – Avvio e arresto del motore con bobine (Set/Reset) 3 ore – Livello di difficoltà: medio
• Capitolo 6 – Inversione di marcia del motore 2 ore – Livello di difficoltà: avanzato
• Capitolo 7 – Blocco temporaneo su riavvio in avanti/indietro 1 ora – Livello di difficoltà: medio
• Capitolo 8 – Rete Modbus TCP/IP con due Opta 1 ora – Livello di difficoltà: medio
• Capitolo 9 – Conteggio manuale master-slave con reset 2 ore – Livello di difficoltà: avanzato
• Capitolo 10 – Conteggio automatico rallentato 2 ore – Livello di difficoltà: medio
