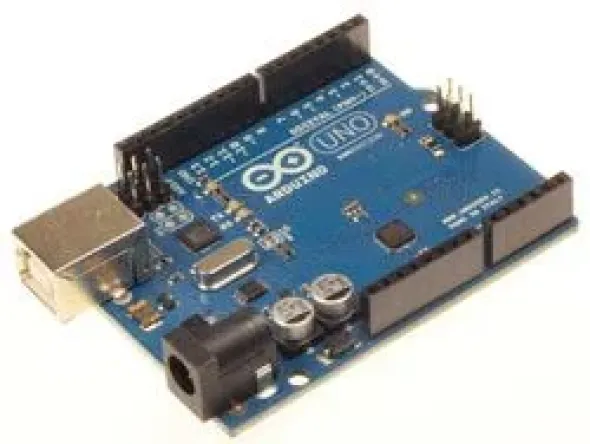

Arduino Uno SMD Rev3

L’Arduino Uno è una scheda basata sul microcontrollore Atmel ATmega328. Ha 14 Ingressi/uscite digitali (6 delle quali con PWM), 6 ingressi analogici, un cristallo a 16 MHz, una porta USB, una presa di alimentazione, una connessione ICSP, e un bottone di reset. Dispone di tutto il necessario per gestire il microcontrollore a bordo; per utilizzarla basta connettere la scheda al computer con un cavo USB o alimentarla con un alimentatore (max 12V) o delle batterie esterne
Arduino Uno differisce dalle schede precedenti perché non usa l’FTDI USB-to-serial chip.

Le caratteristiche introdotte nella versione R3 sono:
• ATmega16U2 invece del 8U2 come convertitore USB-seriale.
• Piedinatura 1.0: sono stati aggiunti i pin SDA e SCL per la comunicazione TWI vicino al pin AREF e vicino al pin RESET altri sono stati collocati altri due nuovi pin, il pin IOREF che consentirà agli shield di adattarsi alla tensione fornita dalla scheda, ed un pin non collegato, riservato per scopi futuri.
• Circuito di RESET più forte.

Arduino Uno come già denota il suo nome ha anticipato il rilascio della versione 1.0 di Arduino ed insieme rappresenteranno il design di riferimento per le versioni future.

Specifiche tecniche:
• Microcontrollore: ATmega328
• Tensione di funzionamento: 5V
• Tensione di alimentazione (raccomandata): 7-12V
• Tensione massima di alimentazione (non raccomandata): 20V
• I/O digitali: 14 (di cui 6 con output PWM)
• Input Analogici: 6
• Corrente DC per I/O Pin: 40 mA
• Corrente DC per pin 3.3V: 50 mA
• Memoria Flash: 32 KB (ATmega328) of which 0.5 KB used by bootloader
• SRAM: 2 KB (ATmega328)
• EEPROM: 1 KB (ATmega328)
• Velocità di Clock: 16 MHz
