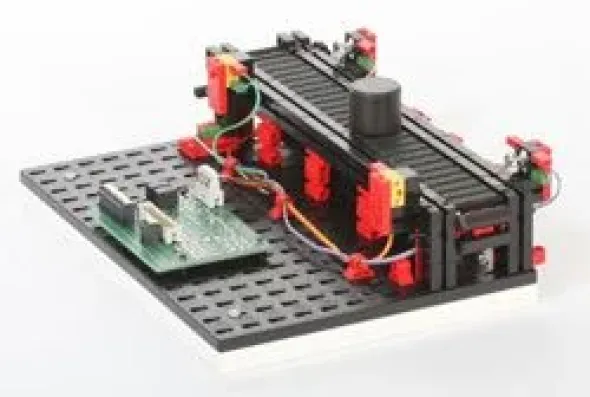

fischertechnik education – Nastro trasportatore 24v

Il dispossitivo è dotato di una cinghia di trasporto con una lunghezza di 275 mm. Diversi nastri trasportatori possono essere collegati tra loro per formare un nastro trasportatore senza fine.
Il nastro può trasportare un pezzo cilindrico avanti/indietro; 2 barriere fotoelettriche consentono di rilevare la presenza del pezzo; infine un pulsante accoppiato ad una ruota dentata della trasmissione fornisce impulsi di conteggio/encoding del motore del nastro.

Collegamento al controllo PLC: il modello è dotato di una scheda elettronica con relè per l’inversione del senso di rotazione dei motori. Tutti gli ingressi e le uscite possono essere collegati a una presa jack (26 pin, passo 2,54 mm).

Il set è costituito da:
– 3 ingressi digitali (24 V): 2 barriere fotoelettriche (costituite da fototransistor e lampade lenticolari), 1 pulsante utilizzabile come contatore/encoder.
– 2 uscite digitali (24 V): 1 motore per 2 sensi di marcia (avanti/indietro)
– schedina per interfacciamento a PLC: include una morsettiera con contatti a molla per rapido test/prototipazione e un connettore IDC maschio 26P diritto per cavi flat/piatti.
– foglio con pinout (mappatura ingressi/uscite)

Dimensioni: 345x240x100 mm, circa.

Il modello è combinabile con gli altri modelli fischertechnik a 24V per realizzare una vera e propria catena di montaggio!
