fischertechnik Training Factory Industry 4.0 in 24v ready for PLC

L’ambiente di apprendimento fischertechnik viene utilizzato per l’apprendimento e la comprensione delle applicazioni dell’industria 4.0 nella scuola professionale e nella formazione e per l’uso nella ricerca, nell’insegnamento e nello sviluppo nelle università, nelle aziende e nei dipartimenti IT. La simulazione rappresenta il processo di ordinazione, il processo di produzione e il processo di consegna in fasi di processo digitalizzate e collegate in rete.

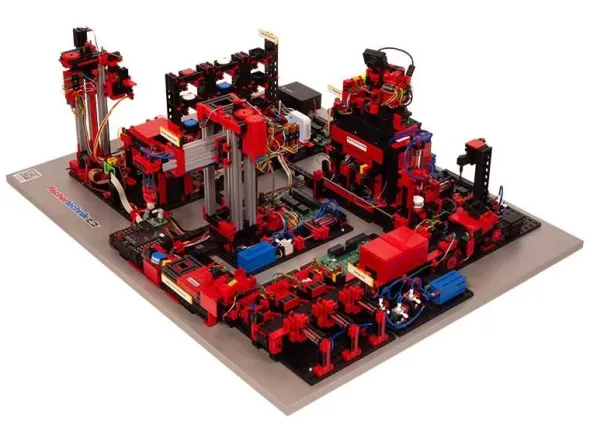

La Training Factory è composta dalla stazione di stoccaggio e prelievo dei moduli di fabbrica, robot ventosa, magazzino verticale, stazione multi-lavorazione con forno, linea di smistamento con rilevamento del colore, sensore ambientale e telecamera orientabile. Dopo la consegna delle materie prime, vengono stoccate nel magazzino verticale e dopo l’ordinazione nel cruscotto, i pezzi passano attraverso i rispettivi moduli di fabbrica e lo stato attuale è immediatamente visibile nel cruscotto.

Il sensore ambientale integrato riporta i valori di temperatura, umidità, pressione dell’aria e qualità dell’aria. Grazie al raggio di rotazione verticale e orizzontale, la telecamera può vedere l’intero impianto e può quindi essere utilizzata per il monitoraggio remoto basato sul web.

I singoli pezzi vengono tracciati tramite NFC (Near Field Communication): a ciascun pezzo viene assegnato un numero di identificazione univoco (ID). Ciò consente di seguire e rendere visibile lo stato attuale dei pezzi in lavorazione nel processo di lavorazione.

Controllo
Esistono tre diverse versioni del fischertechnik Training Factory Industry 4.0 24V, che si differenziano per la fornitura del controller. Questa variante è già cablata e predisposta per il collegamento al PLC.

La Training Factory Industria 4.0 24V con scheda di connessione PLC è controllata da un PLC, indipendente dalla marca. Il PLC non è compreso nella fornitura. La Training Factory Industry 4.0 24V con scheda di connessione PLC è completamente cablata e predisposta per la connessione di un PLC. Tutti gli ingressi e le uscite delle singole schede adattatrici sono riuniti su una scheda collettiva centrale. La Training Factory Industry 4.0 può essere comodamente collegata al PLC tramite due cavi di collegamento. Un programma di esempio già pronto (come testo strutturato, ST) è incluso nella fornitura. Il programma è stato creato sulla base di un Siemens S7-1500 (per i dettagli, vedere “Download” in questa pagina) ed è stato scritto in Siemens TIA Portal V.16.

È installato anche un controller fischertechnik TXT. Questo viene alimentato tramite la scheda adattatore e fornisce la connessione al cloud fischertechnik. Il controller TXT comunica anche in MQTT al gateway IOT (Raspberry Pi), che a sua volta si traduce in OPC-UA al controller PLC. In questo modo, i componenti basati su 9V come il sensore ambientale, la fotocamera USB, il sensore di luminosità e il lettore NFC possono essere indirizzati tramite l’interfaccia MQTT e letti dal PLC. Ancora più interessante, però, è un’altra funzione dell’IOT Gateway, ovvero la possibilità di una connessione opzionale a un cloud separato. Pertanto, Training Factory 4.0 offre la massima flessibilità per il rispettivo utente.

Software
Il programma PLC per il controllo di fischertechnik Training Factory 4.0 è stato creato come testo strutturato (ST) basato su un Siemens S7-1500 e può essere richiamato nel portale eLearning. Può anche essere visualizzato, utilizzato e scaricato gratuitamente su Github.com/fischertechnik. Naturalmente la Learning Factory può essere controllata anche con altri modelli e marche di PLC e le singole soluzioni possono essere programmate e implementate dall’utente. Potrebbe essere necessario apportare piccole modifiche al programma di esempio, che possono quindi essere implementate in modo indipendente.

fischertechnik Cloud
La connessione al cloud fischertechnik viene stabilita tramite il router WLAN integrato nella fabbrica di apprendimento. Si consiglia l’uso dei browser web Chrome o Firefox. www.fischertechnik-cloud.com. I server del cloud si trovano in Germania e garantiscono l’applicazione dei severi requisiti europei per l’archiviazione dei dati. I dati personali sono protetti in un account con accesso tramite password, che utilizza lo standard industriale molto sicuro “OAuth2”. Tutti i dati inviati al cloud sono crittografati con certificati (standard https).

2 dashboard, Raspberry Pi e Node-RED
La dashboard fischertechnik nel cloud può essere richiamata e gestita tramite dispositivi mobili come tablet e smartphone, nonché su laptop e PC. Inoltre, sul Raspberry Pi (gateway IOT) è implementato un dashboard locale, creato con Node-RED, e tramite Node-RED è anche possibile creare dashboard propri.

I dashboard inclusi in Lernfabrik 4.0 consentono la presentazione delle piattaforme da tre diverse prospettive:

Vista del cliente
Vista fornitore
Vista della produzione
La vista cliente mostra un’interfaccia del negozio online con un carrello degli acquisti, in cui è possibile ordinare un pezzo e tenere traccia dello stato attuale dell’ordine nel carrello degli acquisti. Questo processo viene visualizzato sull’interfaccia per il cliente in modo che sia informato sullo stato del suo ordine.

Il processo di ordinazione della materia prima viene visualizzato e visualizzato nella vista fornitore .

Lo stato della fabbrica, il processo di produzione, lo stock, il lettore NFC/RFID e i valori del sensore possono essere interrogati nella visualizzazione della produzione . Inoltre, qui è possibile controllare anche la telecamera che monitora la linea di produzione. Tutte queste funzioni sono controllate all’interno di una finestra e attivate tramite il menu.

Nello stato di fabbrica , lo stato del rispettivo modulo viene visualizzato tramite un display semaforico. Se si verifica un errore nella produzione, viene confermato tramite un pulsante dopo che la causa è stata eliminata e la produzione è continuata. Le singole fasi di produzione sono semplificate visivamente utilizzando nodi collegati e rappresentate nella vista Processo di produzione . Il nodo attualmente attivo (= modulo di produzione) si illumina in verde o in rosso quando la rispettiva fase di processo viene elaborata in tempo reale o c’è un errore ed è in attesa di essere corretto.

La vista di produzione dell’inventario visualizza l’inventario corrente dei pezzi compreso lo stock minimo e massimo. Viene memorizzata una procedura del punto di riordino. Questa vista di produzione viene utilizzata esclusivamente per la visualizzazione. La vista di produzione del lettore NFC/RFID mostra i dati del pezzo e può essere utilizzata per leggere o cancellare i pezzi manualmente. I dati grezzi dei tag NFC possono essere letti utilizzando un’app NFC standard da dispositivi mobili con lettori NFC. Ogni pezzo ha il proprio ID univoco e visualizza i seguenti dati: stato, colore e timestamp dalla consegna alla spedizione. La telecamera è anche controllata tramite la visualizzazione della produzione e qui è possibile visualizzare anche i valori letti del sensore ambientale .

AV/VR, gemello digitale
Tutti i modelli di formazione e simulazione fischertechnik possono essere idealmente utilizzati anche per applicazioni digitali e dimostratori. Saremo lieti di fornirvi i dati CAD necessari.

Materiale didattico aggiuntivo
Il materiale didattico è disponibile nel Portale eLearning

Dimensioni montato: 114x74x34cm
Peso: 33Kg
