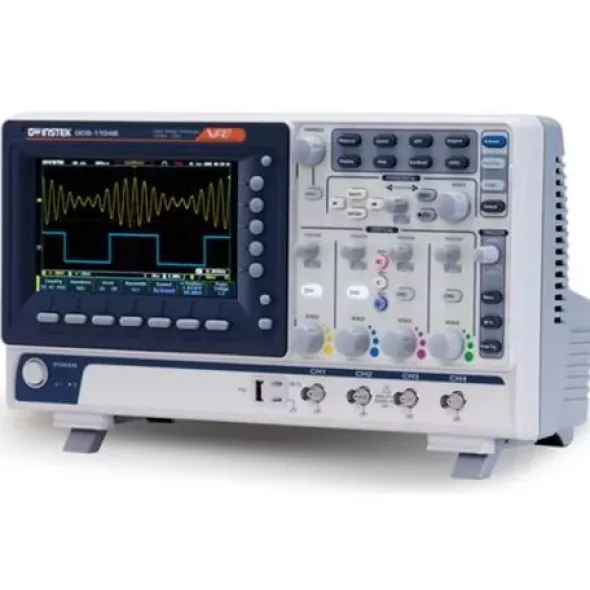

Oscilloscopio digitale 100 MHz 4 Canali

Oscilloscopio digitale che si posiziona come uno strumento dalle funzionalità professionali offerto a un prezzo da entry-level, ideale per laboratori, didattica e professionisti. Questo modello specifico, è dotato di 4 canali analogici e opera su una larghezza di banda di 100 MHz. Le sue prestazioni sono notevoli, con una frequenza di campionamento massima di 1GSa/s e una profonda memoria di 10 Mpts disponibili indipendentemente su ogni canale, garantendo un’acquisizione dettagliata del segnale. L’elevata velocità di aggiornamento della forma d’onda, pari a 50.000 wfms/s, permette di visualizzare con grande precisione anche le anomalie e i segnali transitori più rapidi.

L’interfaccia utente è progettata per essere chiara ed efficiente, con un menù disponibile anche in lingua italiana. L’analisi visiva è facilitata da un ampio display LCD a colori da 7 pollici (WVGA), che sfrutta una funzione di visualizzazione a 256 colori per mostrare le forme d’onda con effetti di gradazione e trasparenza, evidenziando la frequenza di occorrenza di un segnale. Un importante punto di forza è l’inclusione, come dotazione standard, delle funzioni di trigger e decodifica per i bus seriali I2C, UART, CAN e LIN, caratteristiche che solitamente rappresentano un costo aggiuntivo in strumenti di questa fascia.

Caratteristiche tecniche:
– Larghezza di banda: 100 MHz
– Canali: 4
– Frequenza di campionamento max: 1 GSa/s
– Profondità di memoria max: 10 Mpts per canale
– Tempo di salita (Rise Time): 3.5 ns
– Velocità di aggiornamento forme d’onda: 50.000 wfms/s
– Display: LCD 7 pollici WVGA (800 x 480) con visualizzazione a 256 colori
– Analisi in frequenza (FFT): 1 Mpts
– Trigger e Decodifica Seriali (Standard): I2C, UART, CAN, LIN
– Interfacce di Connettività: Porta USB, Porta Ethernet (LAN), Go-NoGo BNC, Kensington Style Lock
– Lingua Menù: Italiano disponibile
– Software Inclusi (Download): OpenWave, Driver USB, Driver LabView
