PASCO 850 Expansion Board UI-5220

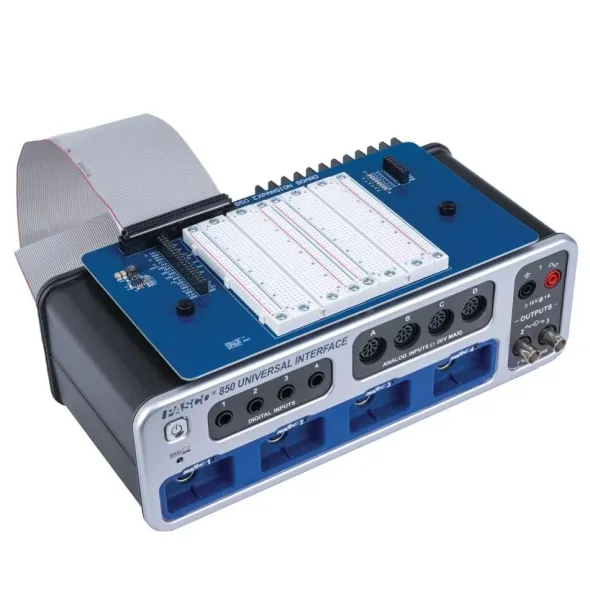

UI-5220 – La scheda di espansione 850 si collega alla porta di espansione sul retro dell’interfaccia universale 850. Fornisce l’accesso a tutte le connessioni disponibili tramite la porta posteriore, inclusi otto porte di ingresso/uscita digitali, tre ingressi di tensione, tre alimentazioni in corrente continua (3,3 volt, 5 volt, ±12 volt) e l’accesso ai tre generatori di segnale frontali. La scheda di espansione include anche una breadboard per circuiti, che gli studenti possono utilizzare per costruire i propri circuiti. Inoltre, gli studenti possono svolgere esperimenti di rilevamento e controllo utilizzando Blockly in Capstone per gestire questa scheda.

Qualsiasi sensore collegabile alla parte anteriore dell’interfaccia universale 850 può essere utilizzato contemporaneamente ai sensori disponibili tramite la porta di espansione posteriore dell’850.

In evidenza:
– eneratore di segnale 1: 15 volt, 1 ampere, frequenza massima 100 kilohertz
– Generatore di segnale 2: 10 volt, 50 milliampere, frequenza massima 500 kilohertz
– Generatore di segnale 3: 10 volt, 50 milliampere, frequenza massima 500 kilohertz
– 3 ingressi analogici (±10 volt)
– 8 ingressi/uscite digitali
– Uscite a tensione continua fissa: 3,3 volt, 5 volt, ±12 volt
– Breadboard per circuiti
– Auto-identificazione in PASCO Capstone
– La scheda di espansione si collega all’850 tramite viti nei fori filettati sulla parte superiore dell’interfaccia 850.
– La scheda di espansione può essere utilizzata sopra l’850 o sul tavolo accanto all’850.

Contenuto incluso:
– 1x Scheda di espansione con breadboard e 2 viti a pomello
– 1x Scheda di connessione
– 1x Cavo a nastro
– 40x Cavi jumper maschio-maschio (15 centimetri di lunghezza)

Caratteristiche tecniche:
– Numero totale di punti di connessione sulla breadboard: 940
– Numero di bus di distribuzione sulla breadboard: 4
– Numero di terminali a 5 punti sulla breadboard: 140
– Dimensioni della breadboard: 10,5 centimetri x 11,0 centimetri
– Dimensioni della scheda di espansione: 13 centimetri x 23 centimetri
– Cavo a nastro: 50 fili, 46 centimetri di lunghezza
– Scheda di connessione della scheda di espansione: connettore a 50 pin su intestazione maschio a 44 pin
