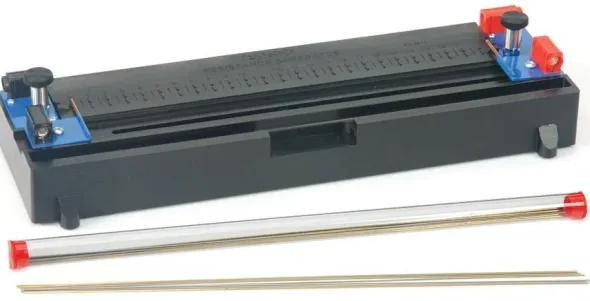

PASCO Apparato per la resistività dei materiali EM-8812

EM-8812 – Apparato per lo studio della resistenza elettrica. Permette di studiare la dipendenza, della resistenza elettrica di un filo di conduttore dalla sua lunghezza, superficie della sezione e resistività, ricavando il valore di quest’ultima. L’apparato è costituito da un supporto isolante, a base rettangolare, alle cui estremità sono presenti due morsetti, che permettono di fissare nella corretta posizione un filo conduttore di circa 30 cm di lunghezza. Ogni morsetto è fornito di doppio contatto, per collegare sia i cavi provenienti dall’alimentatore, sia quelli dello strumento di misura. Una sonda di tensione, dotata di contatto elastico, può essere spostata lungo il supporto grazie ad un’apposita scanalatura, dotata di scala metrica millimetrata, per la misurazione della posizione della sonda. Tale dispositivo, collegato ad un cavo dello strumento di misura tramite l’apposito connettore, permette di misurare la differenza di potenziale elettrico tra il punto dove avviene il contatto sonda-filo e un’estremità dello stesso. Assieme all’apparato sono forniti i seguenti fili conduttori, lunghi 30 cm:
– 2 in rame, con diametro di 1,0 mm,
– 2 in alluminio, con diametro di 1,0 mm,
– 2 in acciaio inossidabile, con diametro di 1,0 mm,
– 2 in lega di nichel (80%) e cromo (20%), con diametro di 1,0 mm,
– 2 in ottone, con diametro di 0,5 mm,
– 2 in ottone, con diametro di 0,8 mm,
– 2 in ottone, con diametro di 1,0 mm,
– 2 in ottone, con diametro di 1,3 mm,
Per effettuare gli esperimenti è necessario disporre di un alimentatore stabilizzato, capace di fornire almeno 10 VDC e 5 A, un amperometro (se non è già integrato nell’alimentatore) e un voltmetro, con fondo scala di almeno di 2,0 V e risoluzione di 0,1 mV. Per effettuare misurazioni con strumentazione in linea con un PC consigliamo il sensore di tensione ad alta risoluzione PS-2160, utilizzato con un’interfaccia o unità di raccolta dati della serie PASPort.
