PASCO Faraday’s Law of Induction Experiment EX-5541A

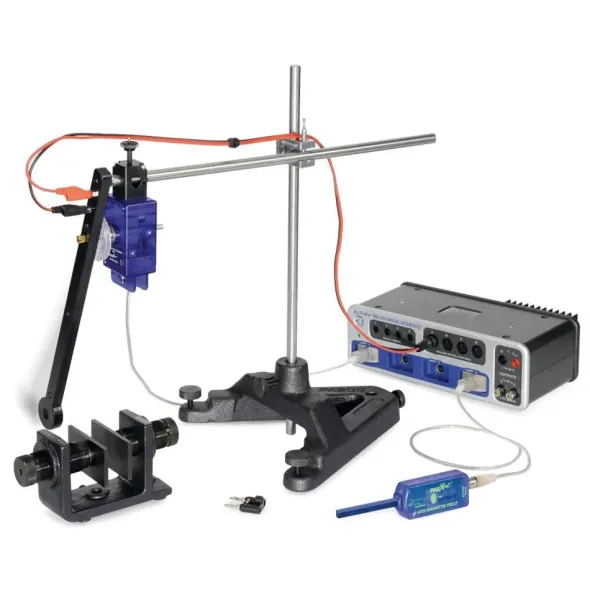

EX-5541A – Una tensione viene indotta in una bobina che oscilla attraverso un campo magnetico. La Legge di Faraday e la Legge di Lenz vengono esaminate e l’energia dissipata in una resistenza di carico viene confrontata con la perdita di energia del pendolo a bobina. Un pendolo rigido con una bobina alla sua estremità oscilla attraverso un magnete a ferro di cavallo. Un carico resistivo è collegato alla bobina e la tensione indotta viene registrata utilizzando un Sensore di Tensione. L’angolo viene misurato con un Sensore di Movimento Rotatorio, che funge anche da perno per il pendolo. La tensione indotta viene tracciata in funzione del tempo e dell’angolo. La potenza dissipata nella resistenza viene calcolata dalla tensione e l’energia convertita in energia termica viene determinata trovando l’area sotto la curva Potenza vs. Tempo. Questa energia viene confrontata con la perdita di energia determinata dall’ampiezza e dalla velocità del pendolo. La Legge di Faraday viene utilizzata per stimare il campo magnetico del magnete dalla tensione indotta massima. Inoltre, la direzione della tensione indotta mentre la bobina entra ed esce dal campo magnetico viene esaminata e analizzata utilizzando la Legge di Lenz. Vantaggio PASCO: PASCO Capstone™ calcola l’energia e la potenza utilizzando i dati di tensione e angolo. La tensione indotta e i calcoli vengono tracciati in tempo reale mentre la bobina oscilla attraverso il magnete.

Concetti:
– Flusso magnetico
– Legge di induzione di Faraday
– Legge di Lenz
– Conservazione dell’energia
– Potenza elettrica

Cosa è Incluso:
– 1x Asta di Induzione (EM-8099)
– 1x Base per Asta Grande (ME-8735)
– 2x Asta in Acciaio Inossidabile, 45 cm (ME-8736)
– 1x Morsetto Multiplo (ME-9507)
– 1x Sensore di Tensione (non schermato) (UI-5100)
– 1x Sensore di Campo Magnetico a 2 Assi PASPORT (PS-2162)
– 1x Sensore di Movimento Rotatorio PASPORT (PS-2120A)
– 1x Magnete a Spazio Variabile (EM-8618)
