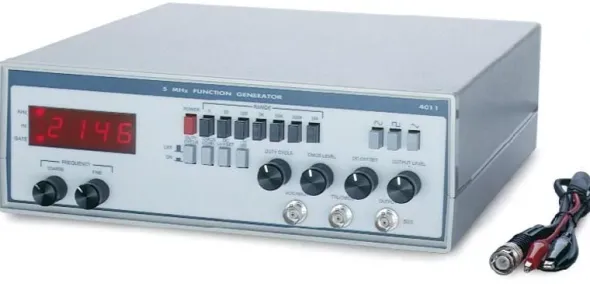

PASCO Generatore di Funzioni ad Ampia Gamma SB-9549A

SB-9549A – Generatore di funzioni ad ampio range. Produce onde sinusoidali, quadre o triangolari di precisione nell’intervallo da 0,5 Hz a 5 MHz. Questo generatore di funzioni è una sorgente di segnale versatile che combina diverse funzioni in un’unica unità. Inoltre, lo strumento offre la praticità di un frequenzimetro integrato. Ciò consente una determinazione della frequenza di uscita più accurata di quanto sia possibile con un semplice quadrante calibrato. I controlli di regolazione grossolana e fine consentono un’impostazione precisa della frequenza di uscita. L’elevata stabilità garantisce che la frequenza di uscita non subisca derive.

Caratteristiche Tecniche:
– Gamme: da 0,5 Hz a 5 MHz in sette gamme, (±1 conteggio)
– Forme d’onda: sinusoidale (distorsione <1% sotto i 100 kHz); quadra (simmetria del 2%, tempo massimo di salita e discesa 50 ns); triangolare (linearità del 98% sotto i 100 kHz, 95% sopra i 100 kHz)
– Uscite: 20 Vp-p a vuoto, 10 Vp-p max su carico da 50 O; a variazione continua, gamma di 20 dB con step di 20 dB; Offset DC: ±10 V (a vuoto), ±5 V (su carico da 50 O); impulso compatibile TTL/CMOS
– Sweep: oscillatore controllato in tensione (VCO) esterno, un segnale da 0-10 V può produrre una variazione di frequenza di 100:1
– Alimentazione: 115/220 V AC, 50/60 Hz
– Accessori: cavo da BNC a clip isolate
