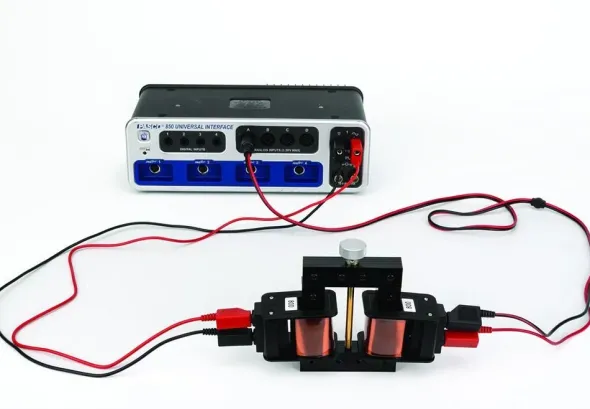

PASCO Isteresi Ferromagnetica EX-5566

EX-5566 – Kit per studiare il grafico di isteresi per un nucleo ferromagnetico in un trasformatore. Un campo magnetico variabile viene generato nel nucleo di ferro di un trasformatore applicando una tensione triangolare alla bobina primaria. La densità di flusso magnetico, B, viene rappresentata graficamente in funzione dell’intensità del campo magnetico, H. Da questo grafico di isteresi, si determina il valore di B a saturazione, nonché la ritentività e la coercitività del nucleo ferromagnetico.

Per determinare la densità di flusso magnetico nel nucleo, si misura la tensione ai capi della bobina secondaria e la si riporta in un grafico in funzione del tempo. Utilizzando la legge di induzione di Faraday, l’area sottesa dalla curva tensione/tempo è l’integrale della fem indotta, che è proporzionale alla densità di flusso magnetico.

L’intensità del campo magnetico viene determinata misurando la corrente di ingresso nella bobina primaria.

Gli studenti analizzano il grafico B contro H per scoprire:

L’area all’interno della curva è una misura dell’energia/volume perso per ciclo.
La ritenzione è la quantità di densità del flusso magnetico che il materiale mantiene quando non c’è corrente nelle bobine.
La coercività è la quantità di intensità del campo magnetico inverso necessaria per riportare la densità del flusso magnetico a zero.

RICHIEDE interfaccia 850 o 550, non inclusa:

Cosa è incluso

2x Bobina del trasformatore (800 giri) (EM-8611)
1x Nucleo del trasformatore (EM-8614)
1x Cavi di collegamento rossi rivestiti (EM-9740)
1x Cavi di collegamento neri rivestiti (EM-9745)
1x Sensore di tensione (UI-5110)
