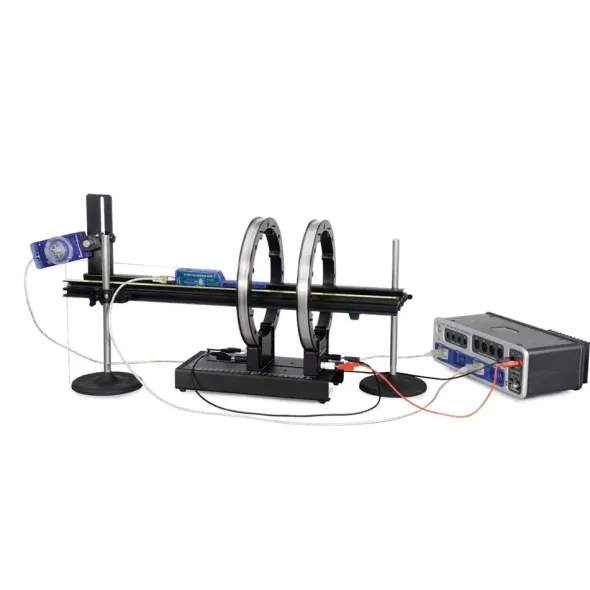

PASCO Magnetic Fields of Coils Experiment EX-5540A

EX-5540A – La dipendenza dell’intensità del campo magnetico di bobine attraversate da corrente dalla distanza dalla bobina lungo l’asse perpendicolare viene determinata e confrontata con la curva teorica. Inoltre, viene esaminato l’effetto della variazione della separazione delle bobine sulla forma del campo magnetico tra le bobine di Helmholtz.
I campi magnetici di varie bobine vengono tracciati in funzione della posizione mentre il sensore di campo magnetico passa attraverso le bobine, guidato da un binario. La posizione viene registrata da una corda collegata al sensore di campo magnetico che passa sopra la puleggia del sensore di movimento rotatorio fino a una massa sospesa.
È particolarmente interessante confrontare il campo delle bobine di Helmholtz alla corretta separazione del raggio della bobina con il campo delle bobine separate a una distanza inferiore o superiore al raggio della bobina. Il campo magnetico all’interno di un solenoide può essere esaminato sia in direzione radiale che assiale.
Vantaggio PASCO: Utilizzando l’adattamento della curva PASCO Capstone, l’equazione teorica per il campo magnetico può essere tracciata sullo stesso grafico.

Concetti:
– Campo magnetico di una singola bobina
– Campo magnetico delle bobine di Helmholtz
– Campo magnetico all’interno di un solenoide

Cosa è incluso:
– 1x Base per bobine di Helmholtz (EM-6715)
– 2x Bobina di campo a 500 spire (EM-6723A)
– 1x Bobine primaria e secondaria (SE-8653A)
– 1x Cavo a spina a banana-Rosso (confezione da 5) (SE-9750)
– 1x Cavo a spina a banana-Nero (confezione da 5) (SE-9751)
– 1x Banco ottico, 60 cm (OS-8541)
– 1x Supporto per binario dinamico (CI-6692)
– 1x Set di masse ganciate (SE-8759)
– 2x Base rotonda con asta (ME-8270)
– 1x Morsetto per asta del banco ottico (set di 2) (OS-8479)
– 1x Sensore di campo magnetico PASPORT a 2 assi (PS-2162)
– 1x Sensore di movimento rotatorio PASPORT (PS-2120A)
