PASCO Pacchetto componenti per la statica ME-9505

Riepilogo del prodotto
Si tratta di un set di componenti di ricambio per il sistema statico ME-9502.

Come funziona
Il braccio inclinabile è montato su quattro potenti magneti alla base. Il dinamometro è graduato in newton (N), once (oz.) e millimetri (mm). Il dado a farfalla permette di alzare o abbassare il gancio superiore per allineare il disco indicatore rosso con il segno dello zero sul tubo.

Il sistema statico è dotato di due pulegge piccole e una puleggia grande montate su basi magnetiche. Include anche un blocco a doppia puleggia (privo di base magnetica). Il blocco a doppia puleggia è progettato per esperimenti con il filo di ferro. Un filo di supporto può essere legato a entrambe le estremità del blocco a doppia puleggia.

Tutte le pulegge sono dotate di cuscinetti a sfera a basso attrito. Le pulegge più piccole hanno un diametro esterno (DE) di 2,41 cm (0,850″) e un diametro interno (DI) di 1,65 cm (0,650″). Le pulegge più grandi hanno un DE di 2,79 cm (1,10″) e un DI di 2,28 cm (0,90″).

Il carrello portamasse e il blocco di frizione sono progettati per essere utilizzati con il piano inclinato. Il carrello portamasse è dotato di cuscinetti a sfera a basso attrito in ogni ruota e di un’asta metallica centrale per impilare masse aggiuntive. È possibile fissare una filettatura a entrambe le estremità.

Il blocco di frizione è realizzato in legno di faggio. Ha un gancio ad “occhiello” a un’estremità ed è rivestito in feltro sul fondo e su un lato. Le sue dimensioni sono 2,54 cm x 5,08 cm x 6,35 cm (1,0″ x 2,0″ x 2,5″).

Il gruppo del piano inclinato è dotato di quattro potenti magneti sul lato posteriore che lo mantengono in posizione sulla tavola statica.

Il piano inclinato è dotato di fermi a ciascuna estremità e di una scala graduata con un filo a piombo in ottone per determinare l’angolo di inclinazione.

Il gruppo del braccio di bilanciamento è composto da una trave, un perno e tre goniometri che possono essere montati sulla trave. Ogni goniometro è dotato di un indicatore angolare trasparente. Il perno è provvisto di una livella a bolla per livellare la trave.

Il supporto multiuso ha diverse funzioni. Può sostenere una cella di carico, è dotato di un’asta a cui è possibile appendere la piastra asimmetrica (inclusa nella confezione) e la clip di tensionamento del cavo inclusa permette di collegare una filettatura al supporto.

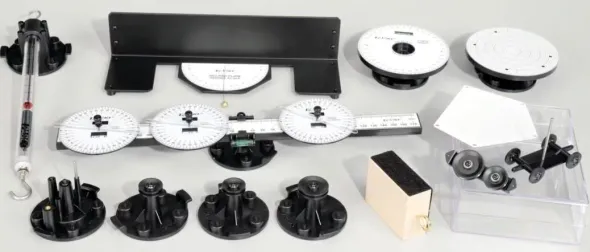

Cosa è incluso
1x Gruppo puleggia grande
2x Gruppo puleggia piccola
1x Bilancia montata
1x Gruppo braccio di bilanciamento
1x Gruppo ruota di forza
1x Gruppo a doppia puleggia
1x Gruppo di montaggio multiuso
1x Assemblaggio carrello massiccio
1x Gruppo ruota dinamometrica
1x Assemblaggio del piano inclinato
1x Gruppo blocco di frizione
1x Piastra asimmetrica
