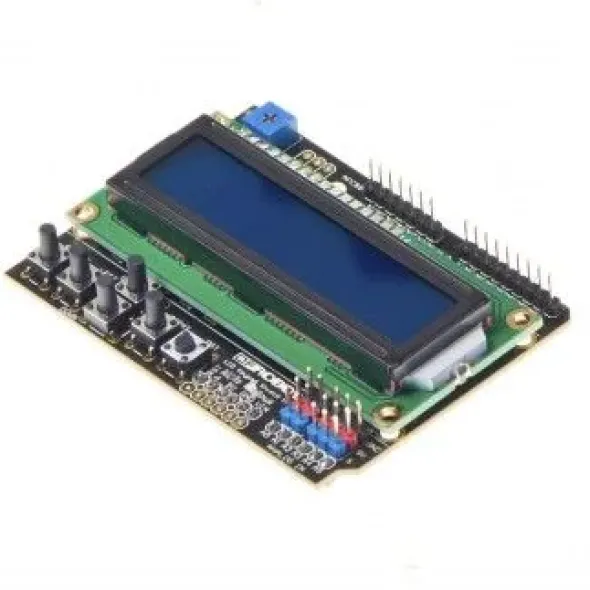

Shield LCD 16×2 con pulsanti per Arduino

Questo shield comprende un display LCD 16×2 LCD e 6 pulsanti.
I pin 4, 5, 6, 7, 8, 9 e 10 sono utilizzati per interfacciarsi con il display LCD.
Il pin analogico 0 è utilizzato per leggere i pulsanti.
Lo schermo LCD supporta la regolazione del contrasto e le funzioni on/off di retroilluminazione.
Sono riportati anche cinque pin analogici con codice colore DFRobot per agevolare il collegamento sensore analogico e display. Il LED a bordo indica lo stato dell’alimentazione.
Questo design è ideale perché permette facilmente di mantenere il collegamento di sensori con il resto dei pin; inoltre può essere usato come monitor per debug/informazioni o per selezionare menu con i pulsanti, anche per i giochi.

I pin usati dall’LCD non sono riportati sul lato superiore della scheda: vengono lasciati solo quelli inutilizzati (per evitare conflitti d’uso)
Questo design include un socket APC/Bluetooth per consentire la trasmissione dei dati con il vostro robot.

– Tensione di funzionamento: 5V
– 5 Pulsanti per fornire un pannello di controllo menu personalizzato
– pulsante RST, per resettare il programma arduino
– Potenziometro integrato per la regolazione della retroilluminazione
Pin usati:
– D4-D7 -> Trasmissione dati LCD
– D8 -> pin Reset
– D9 -> pin Abilitazione
– D10 -> Controllo Retroilluminazione
– APC e BT intestazione pin per il collegamento di dispositivi wireless, direttamente compatibile con: APC220 modulo di comunicazione radio, DFRobot Bluetooth V3
– Pin I/O di espansione disponibili
– Pin di espansione analogici disponibili con pinout DFRobot standard
– Dimensioni: 80 x 58 mm
