Tubo di Thomson e/m per dimostrazioni

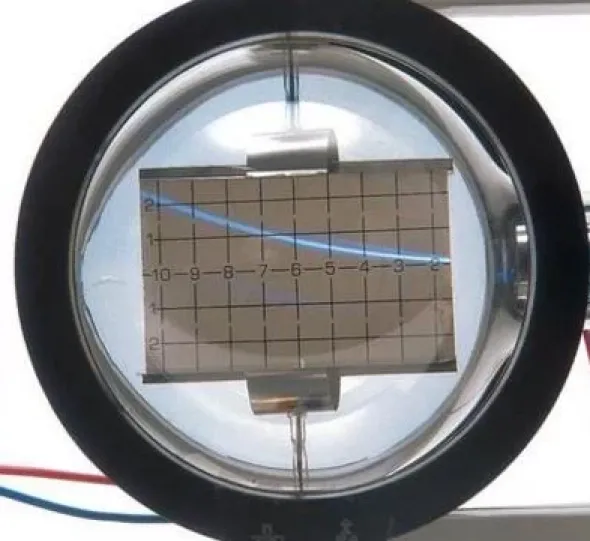

Tubo elettronico ad alto vuoto con cannone elettronico focalizzante e schermo fluorescente inclinato rispetto all’asse del fascio in cui si rende visibile l’andamento del fascio per l’analisi dei fasci elettronici in campi elettrici e magnetici. Nel campo elettrico del condensatore a piastre integrato, è possibile deflettere i fasci elettronici in modo elettrico e magnetico utilizzando una coppia di bobine di Helmholtz D (U191051). Grazie alla compensazione della deflessione magnetica con quella elettrica, è possibile determinare la carica e/m specifica e la velocità degli elettroni.

Tensione di riscaldamento: 6,3 V AC
Tensione anodica max.: 5000 V
Corrente anodica: ca. 0,1 mA con 4000 V
Tensione del condensatore max.: 5000 V
Schermo a fluorescenza: 90×60 mm²
Ampolla: ca. 130 mm Ø
Lunghezza totale: ca. 260 mm

Dotazione supplementare necessaria per la sperimentazione (non inclusa):
– Portatubo da dimostrazione
– Bobine per creazione campo elettromagnetico
– Alimentatore 5 KV
– Alimentatore 20 V
– Cavi

Caratteristiche tecniche:
– Tensione di riscaldamento UF : max. 6,3 V CA./CC
– Tensione anodica UA : 1000 V – 5000 V DC
– Corrente anodica IA : ca. 0,1 mA con UA = 4000 V
– Tensione del condensatore: max. 5000 V
– Distanza piastre condensatore: ca. 54 mm
– Schermo fluorescente: ca. 90 mm x 60 mm
– Ampolla: ca. 130 mm Ø
– Lunghezza totale: ca. 260 mm
